DOLDUR-BOŞALT İSTASYONU TARİF EDEN BALİSTİK TABLO

1. KONU
2. ÜRÜN VE TEKNİK ÖZELLİKLERİ
3. GARANTİ, SATIŞ SONRASI HİZMET VE TESLİM ŞARTLARI
4. RESİM GÖRSEL ŞEKİL VE TASARIM BEYANI
5. ÜRÜN HAKKINDA İLGİLİ YÖNETMELİK VEYA KANUN
6. FİYAT TEKLİF

1. KONU

• Ateşli Silahlar için Tasarlanmış ‘Doldur-Boşalt İstasyonu’ özellikleri, teknik özellikleri, ilgili kanun kapsamı, Garanti, Resim/Görsel, Tasarım Beyanı, Nakliye hususu, Fiyatlandırma, Satış Sonrası Hizmetler ve Teslim Şartları ile diğer hususları kapsar.
• Teklif ve özellikler st-52 çelik Seviyesi standardına uygun imal edilen materyal içindir.

2. ÜRÜN VE TEKNİK ÖZELLİKLER

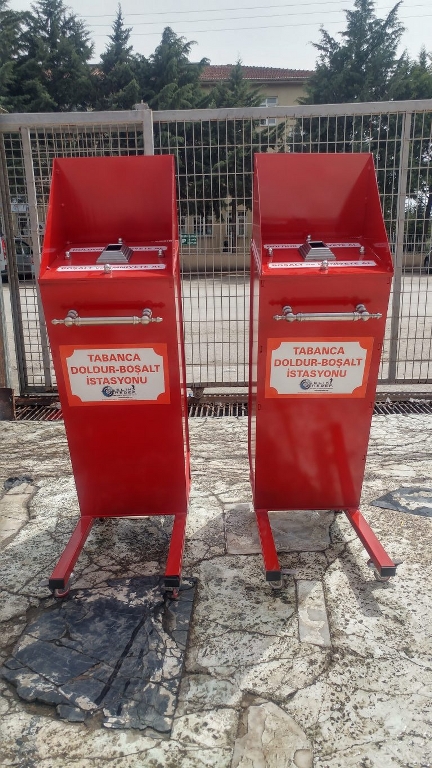

• Doldur-Boşalt İstasyonu 5.1 maddesinde belirtilen; Emniyet Genel Müdürlüğü, Özel Güvenlik Dairesi Başkanlığı genelgeye göre; Yerden yükseklik toplam: +-120cm. Dikdörtgen Varil Çap:35cm. Dikdörtgen Varil uzunluk: 80cm. Ağırlık: Ortalama tam set: +150kg. Döner Başlı 4 tekerlekli-Sürümü kolay (Bir kişi istasyonu dilediği yere taşıyabilir), Standardına uygun 4mm kalınlıkta çelik malzemesinden imal edilmektedir.
• Doldur-Boşalt İstasyonu: 204 Brınell sertliğe değerlerinde st-52 yapı çelik plaka, 4mm kalınlıkta sertleştirilmiş ithal çelik malzemesinden imal edilmektedir. Yivli Türevleri için istasyon iç kısım zırh sektöründe kullanılan; 400HBW Brınell değerlerinde aşınmaya dayanaklı 43 Rockwell sertliğe sahip çelik plaka ile iç bölümleri ekstra güçlendirme ile kullanımı ve dayanıklılıkla üst seviyeye çıkarılmıştır.
• Ateşli silahlar için tasarladığımız Doldur-Boşalt istasyonuna dikey atışta;

1. 9mm (Parabellum 19 mm  457 m/s 597 Joule),
2. MP5-Akper (Parabellum 19 mm  395 m/s 631 Joule) makinalı tüfek,
3. 12ga tek kurşun Yivsiz Av Tüfekleri, 4200 Joule – (Sabot kurşunlar hariçtir.),
4. 5,56mm NATO; 45mm  874 m/s 1988 Joule, (İç kısım özel dizaynı ile tasarlanmıştır.)
5. 7,62*39mm Nato ve 7.62*51mm  816 m/s 3643-4400 Joule, (İç kısım özel dizaynı ile tasarlanmıştır.) ve türevleri için plakada herhangi bir ‘delinme’ meydana gelmemektedir. (zırh uçlu ve patlayıcı mühimmatlar hariçtir.)

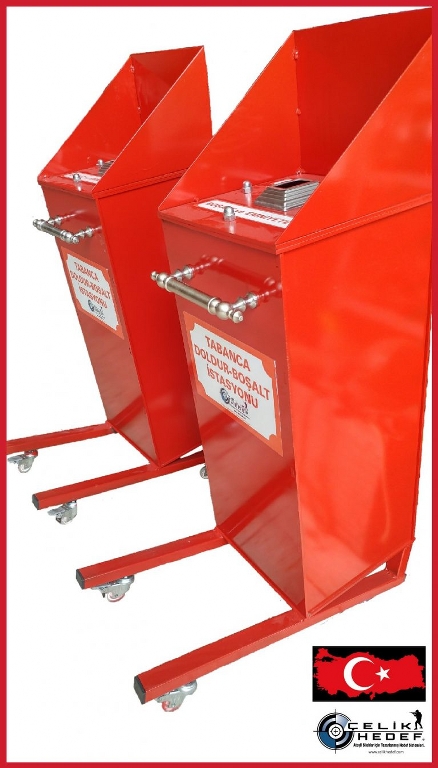

• Doldur-Boşalt İstasyonu tekerlekli ve rahat hareket ettirilebilir özellikli imal edilmektedir. Hareket kabiliyeti sağlayacak şekilde iki adet hareketli kitlenebilir ve iki adet hareketli olmak üzere 4 adet tekerleğe Bir kişi istasyonu dilediği yere taşıyabilir.
• Doldur-Boşalt İstasyonu Özel Ergonomik tutma ve çekme kolu mevcuttur.
• Doldur-Boşalt İstasyonu dikdörtgen şeklide imal edilmektir. Parçalar birbirine geçmeli, aralarında açıklık bulunmayan Kapalı Sistem Teknolojisi ile İmal edilmektedir. Minimum Kaynak bulunmaktadır ve bu sayede Maksimum Güvenlik Sistemi mevcuttur. (Tasarım şekli ekte sunulmuştur)
• Doldur-Boşalt İstasyonu üst kapağı açılabilir ve monte edilebilir şekildedir. Üst kapağı 4 adet vida ile sökülebilir özellikli ve istenildiğinde istasyonun iç kısmı temizlenebilir/değiştirilebilir şekilde tasarlanmıştır.
• Doldur-Boşalt İstasyonu üst kapağı dış çerçevesi dış etkenlere/insanlara karşı korumalıdır. İstasyonu kullanacak personel, Silahı kullanırken dışarıdan silahın görünmeyecek şekilde kapalı bölüm

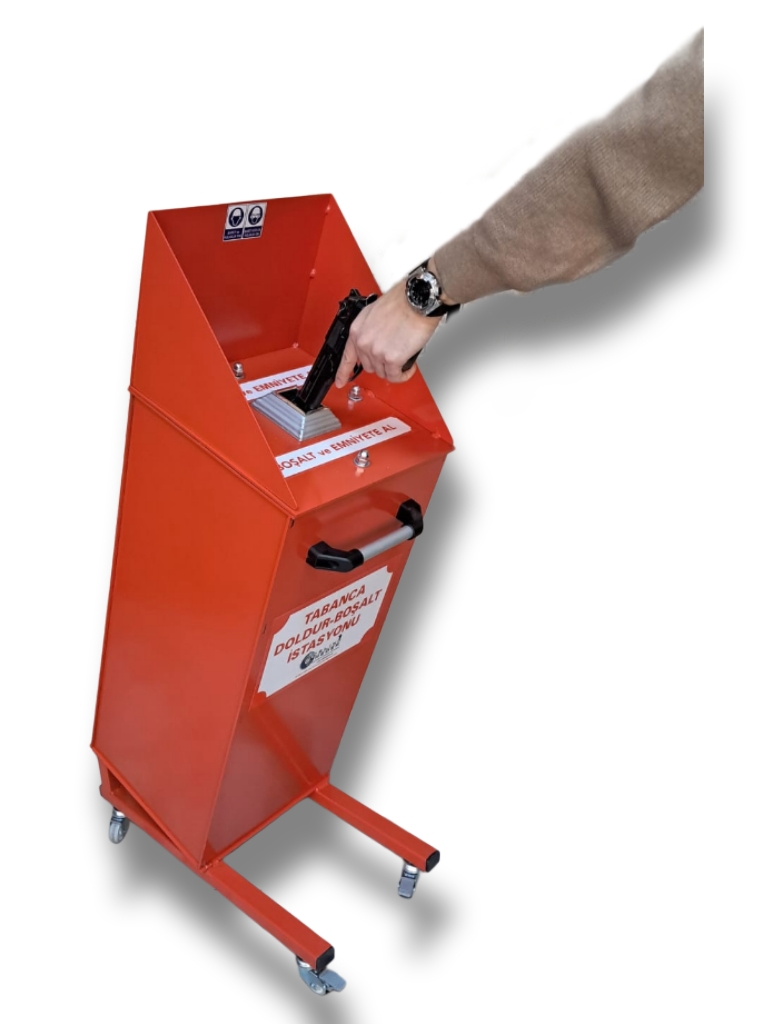

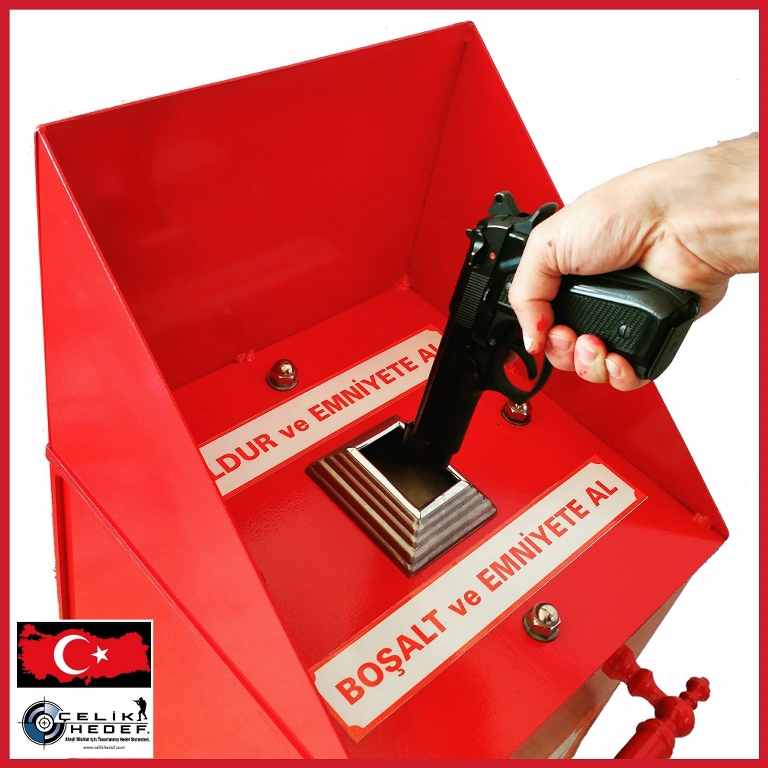

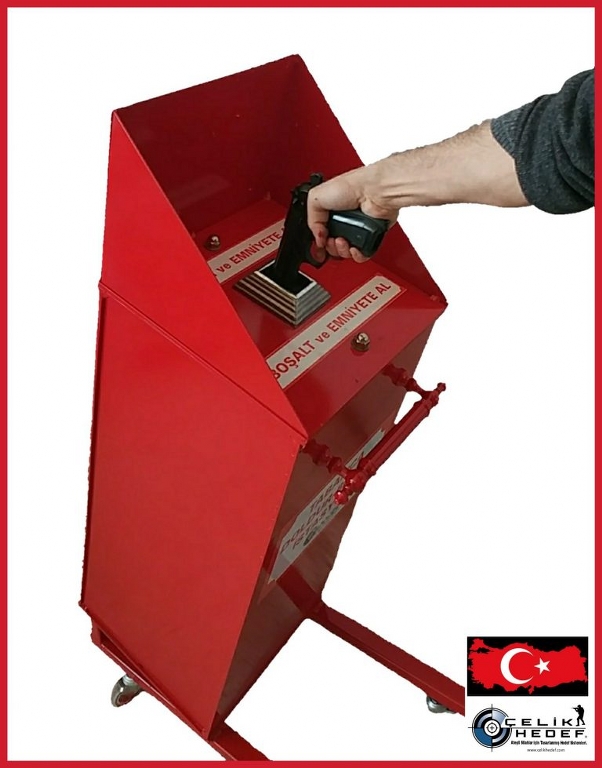

• Doldur-Boşalt İstasyonunun üst kapağında metal bölüm ve namlu yuvası açılmış dayama parçası bulunmaktadır, bu bölüm silahın çizilmesini önleyecek şekilde ince sert plastik malzeme ile kapatılmıştır.

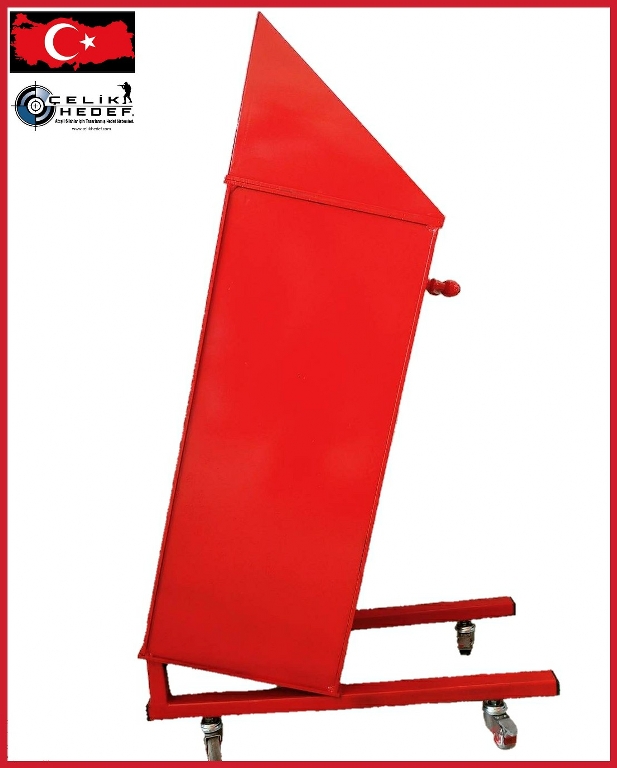

• Doldur-Boşalt İstasyonu kullanım kolaylığı sağlayacak şekilde sabit 20-30 derece eğimli imal edilmedir.
• Devamlı Kullanım alanına uygundur. Ancak tahmini 9mm için 1000 atıştan ve 12ga 500 atıştan sonra İstasyon iç kısımda bulunan ince elenmiş kum ve yanmaz yapışmaz İzocam değiştirilmesi önerilir.
• Doldur-Boşalt İstasyonu iç kısmında 3/2 oranında ince elenmiş kum ve kum üzeri yanmaz yapışmaz İzocam ile doldurulmaktadır.
• Doldur-Boşalt İstasyonu deneme atışlarımızda 9mm çekirdekte sıfır deformasyon görülmüştür. Dizayn ve tasarımının güvenilirliği test edilerek imal edilmektedir.
• Doldur-Boşalt İstasyonu imalat tasarımımız ‘Dikdörtgen’ şeklindedir.
• Doldur-Boşalt İstasyonu üzerinde kullanma talimatları ve görsel etiketler mevcuttur.
• Bağlantı iç bölümleri MIG/MAG gaz altı kaynak yöntemi ile birleştirilerek imal edilmiştir.
• Doldur-Boşalt İstasyonu Kırmızı renk boyanmaktadır.

4. GARANTİ, SATIŞ SONRASI HİZMET VE TESLİM ŞARTLARI
   • Doldur-Boşalt İstasyonu İşçilik, imalat ve üretim kaynaklı her türlü hasarlara karşı firmamız tarafından 2(iki) yıl garanti kapsamı içerisindedir.
   • Doldur-Boşalt İstasyonu talep edilen miktarın tamamı doğrudan ürün temin eden kuruma, tümü birlikte teslim edilir.
   • Her türlü yedek parçanın bedeli karşılığında teslim tarihinde itibaren 10(on) yıl süreyle tedarikini firmamız tarafından sunulmaktadır.
   • Doldur-Boşalt İstasyonu kullanım ömrü veya kullanılan çeliğin ömrü Sınırsızdır.
   • Ürün ambalajlı sıfır olarak teslim edilmektedir.
   • Doldur-Boşalt İstasyonu talep edilen 1(Bir) adet miktar 10-15gün içinde teslim edilmektedir.
   • Anlaşmalı kargo şirketimiz sayesinde ürün adresinize kadar teslim edilir.

4. RESİM GÖRSEL ŞEKİL VE TASARIM BEYANI

5. ÜRÜN HAKKINDA İLGİLİ YÖNETMELİK VE KANUN

• Doldur-Boşalt İstasyonu Emniyet Genel Müdürlüğü; Özel Güvenlik Dairesi Başkanlığı Sayı: 47227715-45265.(32066) 18/06/2013 tarih ve Genelgelerin Birleştirilmesi Konulu ile; Bakanlık Genelge No:2013/20 EGM Genelge No:39 yazısının 18. Maddesinde; 6136 sayılı Kanunun uygulanmasına ilişkin 91/1779 sayılı Yönetmeliğin 71.maddesi hükmü gereğince en az 3mm (ResimEk-14 de 5mm olarak belirtilir) kalınlıkta komple çelikten mamul içerisine üçte iki ince kum doldurulmuş olan atış kutusu olarak belirtilen; Genelgede ResimEK-14 olarak açıklanan ve şema ile tarif edilen/belirtilen Doldur Boşalt İstasyonu/atış kutusunun mecbur olan tüm prosedürler firmamız tarafından imalat aşamasında uygulanmaktadır. Doldur-Boşalt İstasyonu 2.6 maddesinde belirtilen genelgeye göre 80cm uzunluk 35cm genişlik bulunmaktadır. BU YÖNETMELİKTE BELİRTİLEN TARİF DENETİME AÇIKTIR, DENETİMLERDE SIKINTI ÇIKMAMASI İÇİN BU ÖLÇÜLER İMALAT AŞAMASINDA ÖNCELİKLİDİR. (Ek olarak Emniyet Genel Müdürlüğü Yazısı ve ekleri ekte sunulmuştur.)
